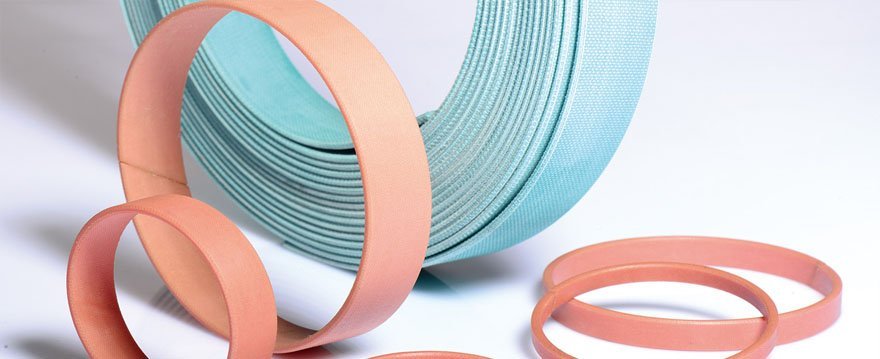

A função do elemento guia ou anel de desgaste é guiar o êmbolo e o conjunto haste/êmbolo de um cilindro hidráulico, bem como resistir a cargas laterais resultantes. Ao mesmo tempo, impede o contato metal-a-metal, o que pode danificar e marcar as superfícies e, eventualmente, causar danos à vedação, vazamentos e danos nos componentes.
A Vedsystem oferece elementos guia em diversos tipos de materiais, os quais oferecem alta resistência ao desgaste e demonstram excelentes propriedades de atrito.
Nosso anel guia em poliacetal é adequado tanto para cilindros hidráulicos ou pneumáticos. Nosso anel guia em PTFE com carga de bronze é adequado para aplicações de maior temperatura. O anel de desgaste de nylon reforçado com fibra de vidro oferece alta capacidade de carga para o elemento guia em uma ampla gama de temperaturas, enquanto o nosso guia de elevada resistência mecânica em nylon é adequado para aplicações telescópicas.
O nosso guia em resina de poliéster reforçado com tecido que está disponível em três formas: anéis, fitas em espiral e rolos planos. É compatível com uma ampla gama de fluidos e é utilizada extensivamente em aplicações mineiras.

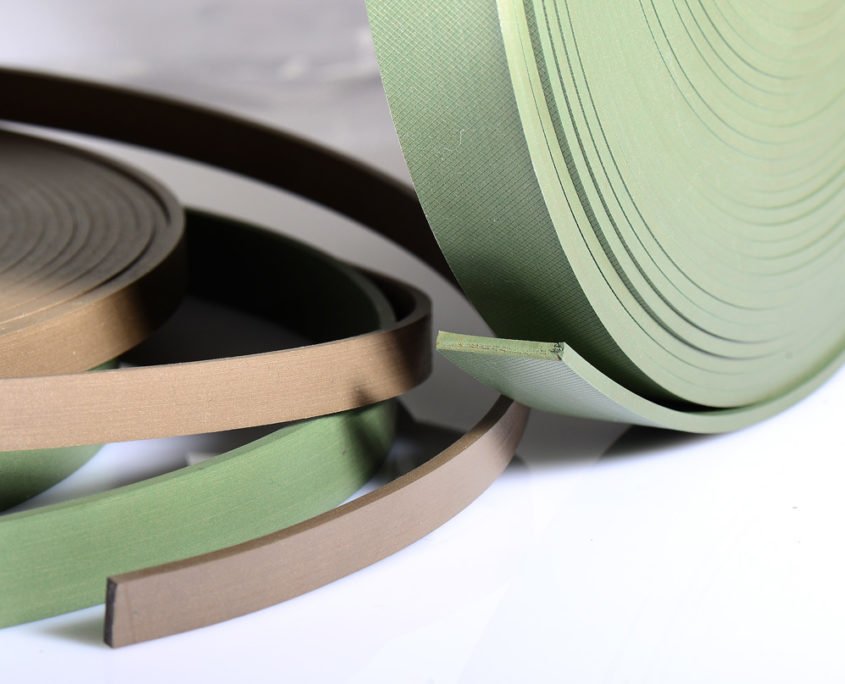

A Vedsystem fornece fitas guias em PTFE + Bronze, PTFE Turcite ( modelo recartilhado ) , Resina em poliéster e Resina em poliéster encapsulada em PTFE.
Conheça os anéis guias POM RED da Vedsystem.
Fabricado em fibra de vidro POM, além de ter uma boa rigidez, uma grande resistência a compressão, ao desgaste e absorção de água limitada, nossos guias POM RED suportam até 115ºC, sendo excelente para uso em cilindro hidráulicos de média e alta pressão.
Função das Vedações
Vedação do Pistão
Atuam como barreira de pressão e impedem que o fluido passe pelo pistão – importante para controlar o movimento do cilindro ou manter a posição quando em repouso
Gaxetas para Haste
Atuam como barreira de pressão e mantêm o fluido operacional dentro do cilindro
Regular a película de fluido que se prolonga com a superfície da haste do pistão – importante para inibir a corrosão da haste e para lubrificar a vedação do limpador e a própria vedação da haste
Mantém a película de lubrificação para dentro do cilindro quando a haste movimenta-se
Vedação Anti Extrusão
Protegem o vedador da haste dos picos de pressão de fluido em excesso pela pressão do sistema
Atenuar as flutuações na pressão do sistema, melhorando assim o desempenho do vedador da haste permitindo que o vedador da haste trate com a pressão mais constante ou gradualmente nas mudanças
Atuar como um excluder interno para manter contaminantes do sistema, tais como partículas de metal, de danificar o vedador da haste
Raspador
Impedir a entrada de contaminantes externos na montagem do cilindro e no sistema hidráulico
Manter a película de lubrificação dentro do cilindro quando a haste se movimenta.
Anel Guia
Evitar contato metal-metal entre componentes
Reagem a carga radial causada por cargas laterais na montagem do cilindro
Manter a haste do êmbolo e pistão precisamente centrado no conjunto do cilindro – importante para o desempenho do sistema de vedação da haste e sistema de vedação do pistão
Bucha de Metal Patente
As buchas auto-lubrificantes oferecem um bom desgaste e baixo desempenho fricção sobre uma ampla gama de cargas, velocidades e temperaturas em condições de funcionamento a seco.
Produto altamente indicado para aplicações lubrificadas.
Adequado em movimentos lineares, oscilantes e rotativas.
