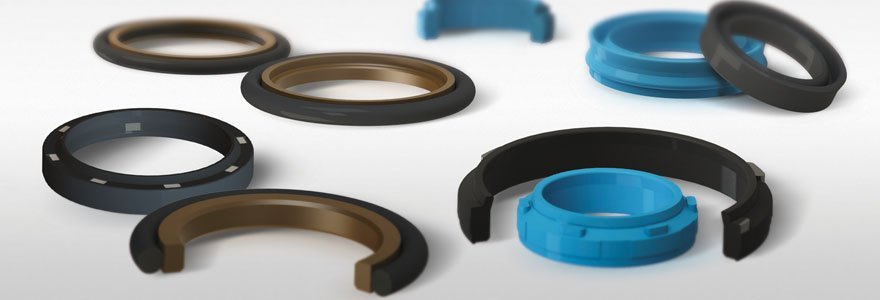

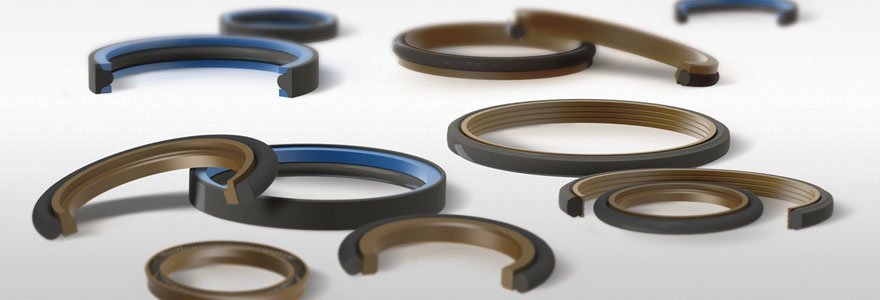

As vedações para haste, usados principalmente em cilindros hidráulicos, devem assegurar a selagem de fluidos, enquanto cumprem as condições para uso extremo. Seja qual for a sua forma, quer se trate de um vedante composto, um vedante compacto ou um vedante de bordo (também chamado de U-seal), vamos ajudá-lo na escolha de um vedador, considerando as diferentes variáveis como pressão, temperatura, velocidade, frequência, rugosidade da superfície e outros parâmetros específicos. Em nosso catálogo você encontrará nossa série padrão de vedadores para haste com que trabalhamos. Nossa equipe de suporte técnico está disponível para discutir quaisquer dúvidas.
A vedação da haste é o componente mais crítico em qualquer tipo de equipamento hidráulico e pneumático pois sua função é prevenir o vazamento de fluido do interior do cilindro para fora. O vazamento através da vedação da haste pode reduzir o desempenho do equipamento, e também, em casos extremos, pode causar problemas ambientais.

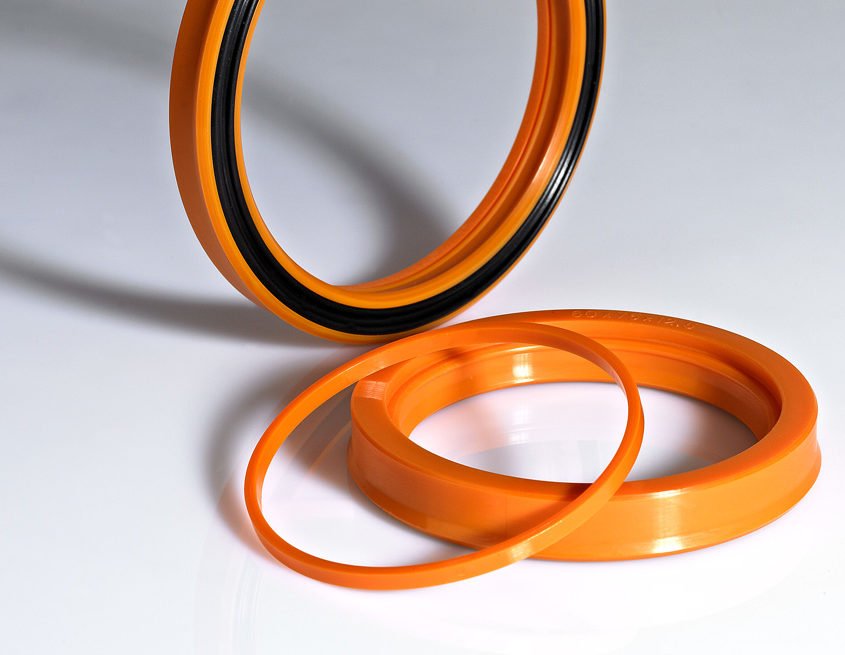

A Vedsystem oferece uma ampla gama de vedações de haste tanto para sistemas de simples ação como de dupla ação. Eles incluem um perfil único de vedação em poliuretano (PU) energizado em NBR e uma vedação especificamente desenhada para a indústria mineira em três elementos compostos de um anel O ‘ring energizado, um corpo de PU e um anel ante-extrusão em policial.
Particular atenção deve ser dada para combinar a vedação de haste com o raspador para obter um melhor desempenho da vedação. Se a vedação da haste for desenhada para trabalhar em ambientes menos agressivos e estiver combinada com um raspador agressivo, ele pode remover o filme de óleo microscópico que permanece sobre a haste acumulada nas imperfeições superficiais microscópicas durante o curso de retorno, o que pode resultar em vazamento do sistema.
Poliuretano - PU
O poliuretano é um material que tem as propriedades elásticas da borracha. A proporção na sua composição (diisocyanate, polyol, chain extender) é determinada pelas suas propriedades. Este material é caracterizado por uma resistência mecânica forte, boa resistência de desgaste, módulo elástico elevado, boa flexibilidade e uma resistência muito boa contra o ozônio e oxidação.
Polioximetileno - POM
O polioximetileno (POM ou policial) pertence aos termoplásticos, que possuem várias vantagens – resistência mecânica forte, boa resistência à fluência, alta resistência a choques, particularmente a baixas temperaturas, boa resistência ao desgaste, bom coeficiente de deslizamento, excelente usabilidade e boas propriedades dielétricas . O baixo coeficiente de absorção de água, ao contrário da poliamida (PA), também confere a este material uma excelente estabilidade dimensional.
Teflon - PTFE
Vantagens:
Propriedades de desgaste
Deformação e resistência à fluência
Resistente à compressão
Auto-lubrificante
Condutividade elétrica e térmica
Não altera peças metálicas
Redução da resistência a determinados produtos químicos
Utilizado para vedações dinâmicas com uma forte compressão e baixo nível de desgaste
Função das vedações
Vedação do Pistão
Atuam como barreira de pressão e impedem que o fluido passe pelo pistão – importante para controlar o movimento do cilindro ou manter a posição quando em repouso
Gaxetas para Haste
Atuam como barreira de pressão e mantêm o fluido operacional dentro do cilindro
Regular a película de fluido que se prolonga com a superfície da haste do pistão – importante para inibir a corrosão da haste e para lubrificar a vedação do limpador e a própria vedação da haste
Mantém a película de lubrificação para dentro do cilindro quando a haste movimenta-se
Vedação Anti Extrusão
Protegem o vedador da haste dos picos de pressão de fluido em excesso pela pressão do sistema
Atenuar as flutuações na pressão do sistema, melhorando assim o desempenho do vedador da haste permitindo que o vedador da haste trate com a pressão mais constante ou gradualmente nas mudanças
Atuar como um excluder interno para manter contaminantes do sistema, tais como partículas de metal, de danificar o vedador da haste
Raspador
Impedir a entrada de contaminantes externos na montagem do cilindro e no sistema hidráulico
Manter a película de lubrificação dentro do cilindro quando a haste se movimenta.
Anel Guia
Evitar contato metal-metal entre componentes
Reagem a carga radial causada por cargas laterais na montagem do cilindro
Manter a haste do êmbolo e pistão precisamente centrado no conjunto do cilindro – importante para o desempenho do sistema de vedação da haste e sistema de vedação do pistão
Bucha de Metal Patente
As buchas auto-lubrificantes oferecem um bom desgaste e baixo desempenho fricção sobre uma ampla gama de cargas, velocidades e temperaturas em condições de funcionamento a seco.
Produto altamente indicado para aplicações lubrificadas.
Adequado em movimentos lineares, oscilantes e rotativas.
É recomendado a troca das buchas auto-lubrificantes em toda manutenção do cilindro hidráulico. A não troca deste material, compromete a durabilidade das vedações assim como o aquecimento da máquina.
